Instalace geomříží

Instalace geomříží pod cesty a základy

Příprava stavby

Příprava pro pokládku geomříží se se stává z následujících kroků:

• střih geomříží na délky dle projektové dokumentace
• geomříže budou řezány nožem, nůžkami nebo obdobným stříhacím zařízením
• jednotlivé geomříže budou následně označeny tak, aby nemohlo dojít k záměně typu a délek
• před započetím montáže bude připraveno dostatečné množství geomříží
• musí být zajištěno dostatečné množství zásypového materiálu, potřebná mechanizace a geodetické zaměření osy a tvaru konstrukce

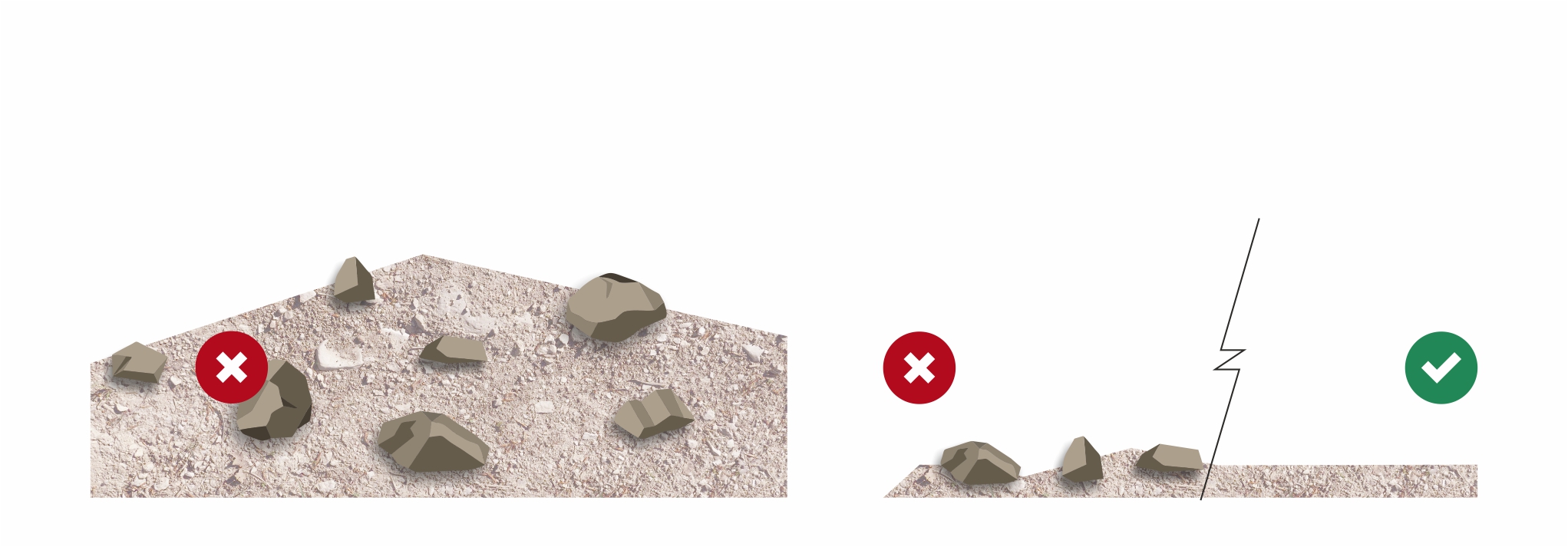

Příprava podkladu

Připravte základovou spáru dle požadavků projektu a následujících poznámek:

• odstraňte ostré předměty – kameny, železo apod.
• odstraňte předměty, které podléhají rozpadu – kmeny, kořeny stromů apod.
• odstraňte větší nerovnosti (větší díry a prohlubně vyplňte zeminou)
• zhutněte základovou spáru

Příprava podkladu

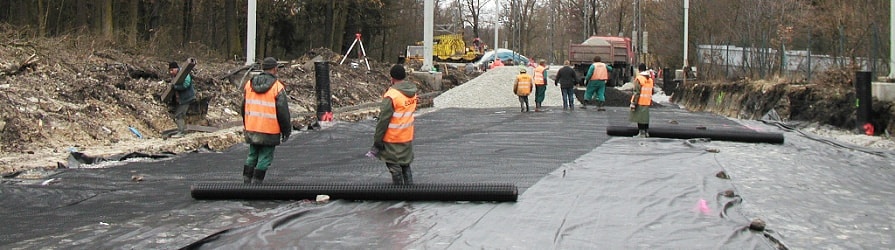

Pokládka geomříží

Geomříže pokládejte přímo na upravenou plochu. Drobná vegetace i ornice mohou zůstat bez úpravy. Před vlastní pokládkou nejsou vyžadovány žádné zvláštní úpravy (např. zdrsnění povrchu) této plochy. Respektujte úpravu podkladu předepsanou projektem stavby.

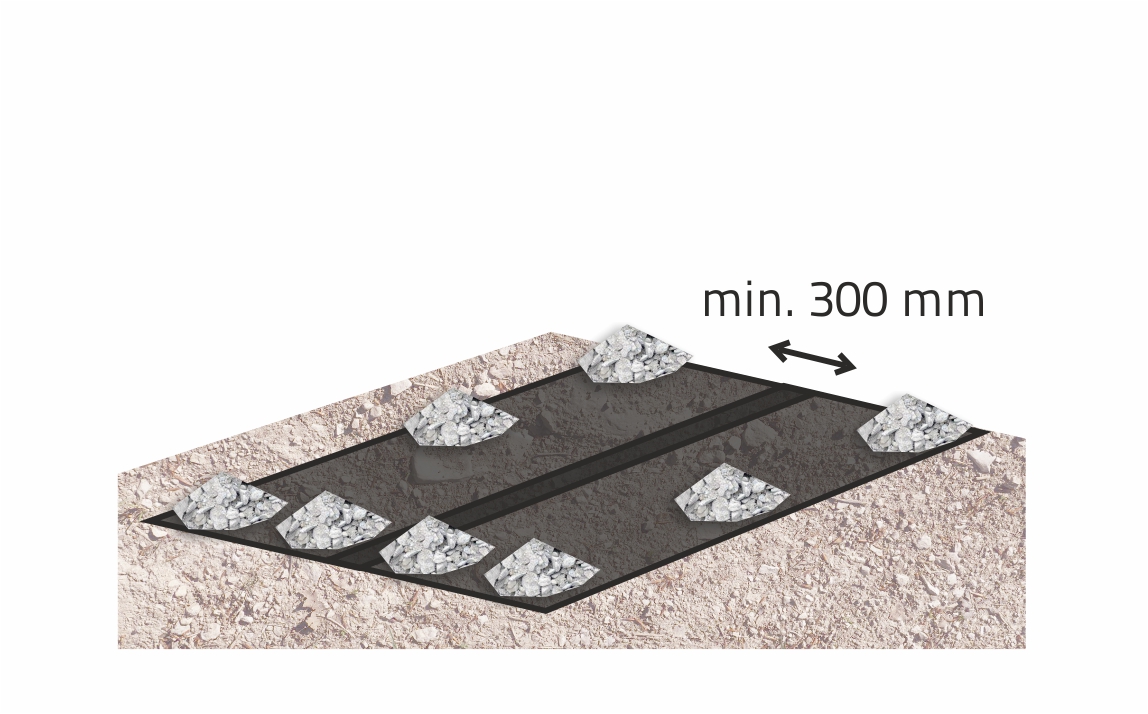

Při instalaci dvouosých geomříží do liniových staveb je možná jejich pokládka jak ve směru osy komunikace, tak i kolmo na její osu. Spojení sousedních rolí proveďte přesahem o šířce min. 300 mm. Spojení rolí v podélném směru proveďte stejným způsobem.



Pokládka geomříží s přesahem

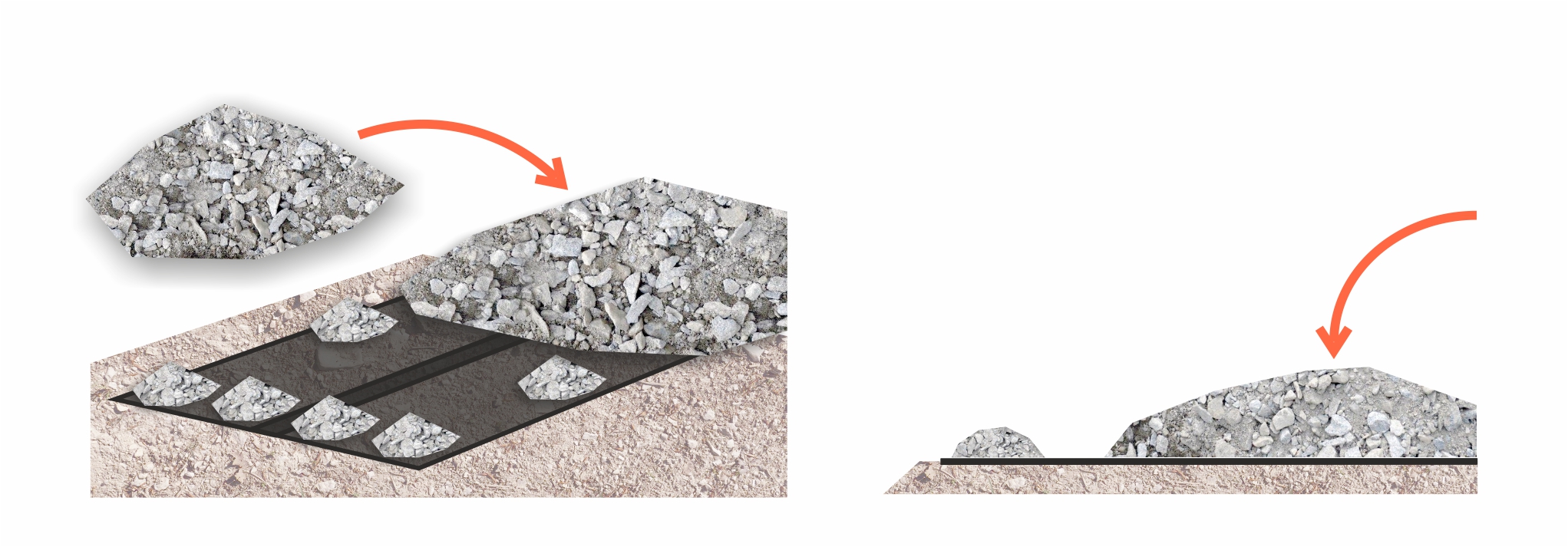

Zásyp geomříží

Zasypávání geomříže proveďte zrnitým materiálem (nejlépe kamenivem frakce 0/63 mm). Zásypový materiál nesypejte na geomříže přímo z nákladního automobilu, nejdříve jej vyklopte na hromadu vedle a následně na geomříž rozhrňte pomocí mechanizmů jako je lžíce bagru nebo dozer, které umožňují, aby materiál padal na geomříže z malé výšky.

Zasypávání geomříží

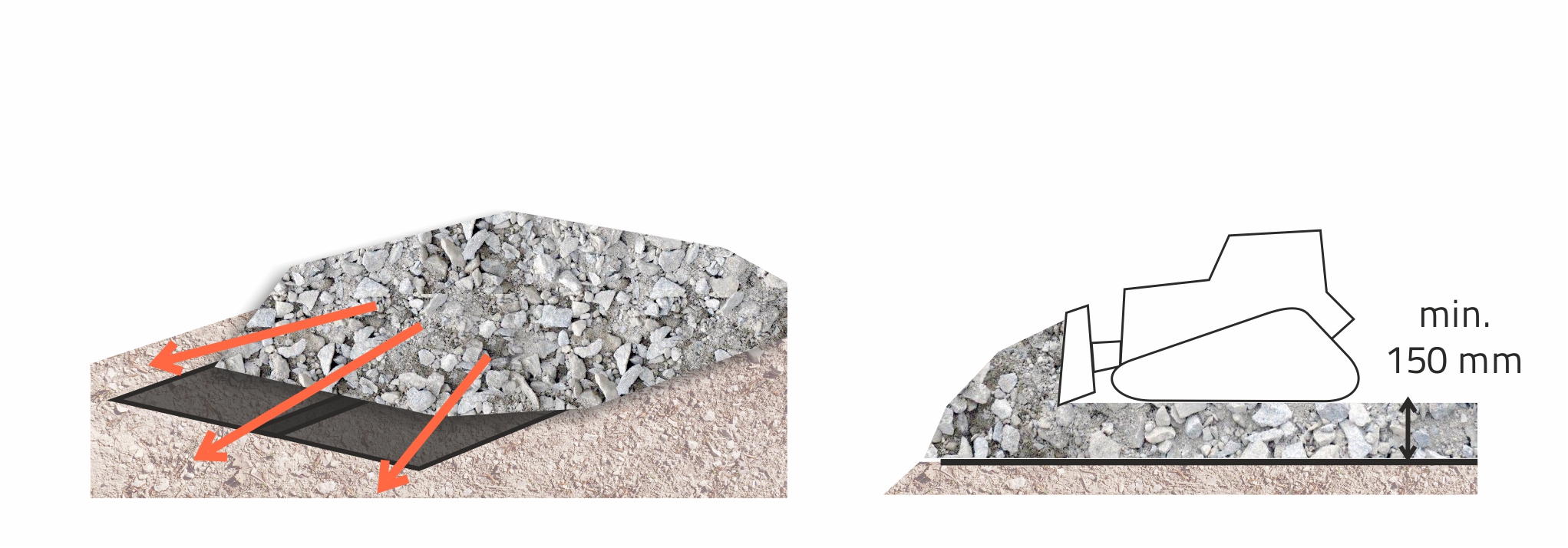

Pojezd a hutnění

Na rozprostřenou geomříž nenajíždějte mechanizací. Pojíždění je možné až po zakrytí geomříží zásypovým materiálem. Minimální ochranná tloušťka zásypu pro pojíždění je 150 mm.

Pojíždění geomříže a rozprostírání materiálu

Tloušťka a použitý materiál zrnité vrstvy musí být specifikovány projektem. Zhutnění zrnité vrstvy provádějte podle podmínek stanovených projektem.

Pokládka na vyjímečně neúnosné podloží

V případě výjimečně neúnosného podloží (Edef,2 < 10 MPa) se raději obraťte odborníky.

Instalace geomříží do svahů a zdí

Způsobů instalace geomříží do svahů a zdí je celá řada. Instalační postup by měl být vždy součástí projektové dokumentace. Pro lepší představu čtená uvedeme alespoň jeden instalační postup pro výstavbu strmých zelených svahů, který je v poslední době velmi oblíbený.

Příprava stavby

Příprava pro pokládku geomříží se se stává z následujících kroků:

• střih geomříží na délky dle projektové dokumentace
• geomříže budou řezány nožem, nůžkami nebo obdobným stříhacím zařízením
• celková délka je určena kotevní délkou geomříže určenou statickým výpočtem
• jednotlivé geomříže budou následně označeny tak, aby nemohlo dojít k záměně typu a délek
• před započetím montáže bude připraveno dostatečné množství geomříží
• musí být zajištěno dostatečné množství zásypového materiálu, potřebná mechanizace a geodetické zaměření osy a tvaru konstrukce

Příprava podkladu

Připravte základovou spáru dle požadavků projektu a následujících poznámek:

• odstraňte ostré předměty – kameny, železo apod.
• odstraňte předměty, které podléhají rozpadu – kmeny, kořeny stromů apod.
• odstraňte větší nerovnosti (větší díry a prohlubně vyplňte zeminou)
• zhutněte základovou spáru, kontrolujte rovinatost v podélném i příčném směru

Příprava ocelových sítí

V závislosti na sklonu svahu a výšce obalené vrstvy ohněte ocelové sítě.

Ohnutí ocelových sítí

Upevnění vzpěr ocelových sítí

Na ocelovou síť upevněte vzpěry v roztečích na šířku role geomříží.

Upevnění vzpěr k ocelovým sítím

Vložení geomříže do bednění z ocelové sítě

Umístěte lícové bednění vytvořené z ocelové sítě do projektované polohy. Ustřižený pás dané délky geomříže položte do bednění. Volný konec, který bude tvořit obalení vrstvy, přehněte přes bednění. Přiléhající pásy geomříží pokládejte na sraz.

Nutná délka geomříže pro vložení do bednění

Napnutí první vrstvy geomříže

Geomříž napněte tak, aby byly odstraněny veškeré nerovnosti po celé délce geomříže. Napnutí proveďte silou dvou mužů na běžný metr šířky. Na napnutou geomříž nasypejte zrnitý zásypový materiál, čímž zafixujete polohu geomříže (příp. geomříž přichyťte ocelovými trny - betonářská výztuž průměru 6mm, délky alespoň 300mm, na běžný metr šířky použijte 3 trny). Dosypejte zrnitý zásypový materiál do horní úrovně obalované vrstvy.

Napínání geomříže

Vkládání sekundárních geomříží

Sekundární geomříže, tedy kratší mméně pevné geomříže určené pouze na zpevnění líce vložte, pokud jsou v projektu navrženy, do poloviny mocnosti vrstvy zásypu mezi dvě vrstvy primárních geomříží.

Sypání zásypu na geomříž

Geomříže zasypávejte vhodným materiálem podle požadavků projektu. Zásypový materiál sypejte mechanismy (např. nakladač nebo dozer s otevřenou lžící) tak, aby nepadal na geomříž z velké výšky, s následným rozprostřením a zhutněním ve vrstvách předepsaných projektem stavby. Celková mocnost vrstev zásypového materiálu mezi jednotlivými vrstvami geomříže nesmí překročit projektem stanovenou hodnotu. Mechanismy nepojíždějte přímo po geomříži, dodržujte minimální krycí vrstvu geomříže 150 mm.

Sypání humózní zeminy do líce

Nasypejte humózní zásypový materiál (cca jednu lžíci malého nakladače) do čela konstrukce na připravenou geomříž. Pokud je zvoleno čelo bez zatravněné úpravy, použijte projektem navržený zásypový materiál.

Hutnění zeminy násypu

Do vzdálenosti 2,0 m od čela bedněné konstrukce použijte vibrační desku nebo válec s celkovou hmotností do jedné tuny. Ve vzdálenosti větší než 2,0 m od čela konstrukce použijte jakoukoliv hutnící techniku. Dodržujte maximální tloušťku zhutňované vrstvy určenou projektem. Stavebními mechanismy se pohybujte ve vzdálenosti větší než 2,0 m od čela konstrukce.

Rozsah humózní vrstvy a zásypu

Dokončení instalace první vrstvy geomříže

Konec geomříže přehnutý přes bednění položte na zhutněnou vrstvu zásypu. Osaďte další vrstvu ocelových sítí tak, aby síť spodní vrstvy přesahovala min. o 50 mm síť vrchní. Umístěte druhou vrstvu geomříže o projektované délce s kotevní délkou „c“ zvětšenou o 1,0 m z důvodu současného spojení dvou vrstev geomříží a osazení vodorovné části ztraceného bednění (dle použitých rozměrů kari sítí se kotevní délka pohybuje okolo 1,5 – 2,0 m). Obě vrstvy geomříží spojte spojkou Tensar Bodkin ve vzdálenosti 0,5 - 1,0 m od líce svahu.

Instalace navazující vrstvy geomříží

Napnutí druhé vrstvy geomříže

Napněte spojené geomříže silným zatáhnutím za podélná oka tak, aby byly odstraněny veškeré nerovnosti po celé délce geomříží. Vypnutí proveďte silou dvou mužů na běžný metr šířky.

Napínání druhé vrstvy geomříže

Zásyp druhé vrstvy geomříže

Na napnutou geomříž nasypejte zrnitý zásypový materiál, čímž zafixujete její polohu (příp. geomříž přichyťte ocelovými trny - betonářská výztuž φE6, dl=300mm, na běžný metr šířky 3 trny). Dosypejte zrnitý zásypový materiál do horní úrovně obalované vrstvy.

První dvě dokončené vrstvy

Výstavba dalších vrstev

Po dokončení stavebního cyklu (umístění ztraceného bednění a geomříže, zásyp humózním a zrnitým materiálem, hutnění, spojení vrstev geomříží) postup opakujte. Geomříže umisťujte v roztečích a délkách stanovených projektem. Výstavbu provádějte do projektované výšky konstrukce.

Dokončený svah

Ukončení poslední vrstvy geomříže

Poslední vrstvu geomříží zajistěte větší délkou obalovaného konce zakotveného pod horním povrchem výplně tak, aby byl pod napětím.

Ukončení poslední vrstvy geomříže
